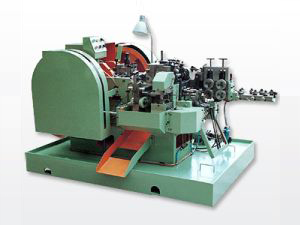

Machine de Frappe à Froid Automatique de Séries Z18

Machine de Frappe à Froid Automatique de Séries Z18

La machine de frappe à froid utilise une “ frappe à froid ”à haut débit automatisée ou “pièces formatrice” pour transformer le fil en une pièce en forme complexe avec une tolérance serrée et répétitive. Le processus est de volume spécifique et utilise les matrices et les poinçons pour convertir un “bouchon” spécifique ou un vide d’un volume donné en une pièce de forme complexe donné de même volume. La machinerie frappe à froid est spécialement conçue pour la production en masse de fixations, en particulier des vis et des boulons.

Basée sur la longueur du fil, le diamètre et la force de forgeage, notre machinerie de frappe à froid peut être classée en séries Z25, séries Z12, séries Z18, séries Z41 et séries Z47/46.

Description générale:
Modèle: Z18-6 / Z18-10
Force de forgeage: 200—800(KN)
Diamètre: 6—10(mm)
Longueur: 50—80(mm)

caractéristique:
1. la clé à douille est équipée pour couper les matériaux.
2. Pratique pour la frappe à froid de pièces régulière à grosse tête et petite barre.
3. La machinerie de frappe à froid est capable de produire des rivets creux et semi-creux.

Paramètres techniques:

Modèle Z18-6 Z18-10
Diamètre maximisée de la barre (pie) 6 10
Longueur maximisée de la barre (mm) 50 80
Productivité  (pcs/min) 60 40-50
Temps de glissement (mm) 120 80-100
Distance de glissement de la matrice femelle (mm) 50 80
Distance de glissement de la matrice male (mm) 16 (2,4) 20 (2,4)
Distance de glissement du curseur principale (mm) 90 160
Diamètre de la matrice femelle (mm) 45×85 80×110
Diamètre de la matrice male (mm) 31×50 60×110
Capacité (kw) 3 15
Poids (kg) 2500 10000

Le diamètre de barre maximisée et la longueur de la machinerie de frappe à froid peuvent atteindre respectivement 6 pie et 80 mm et la distance de glissement de la matrice femelle est différente, comme l’ancien va plus vite que l’autre.
