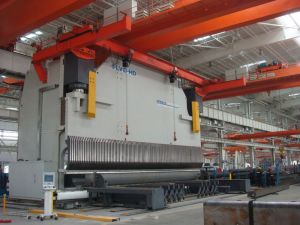

PSerie PPEB Presse piegatrici

Introduzione
Equipaggiata con avanzati componenti idraulici e elettronici, la serie PPEB fornisce configurazioni multi-axis per soddisfare un più ampio raggio di richieste. Tutte le presse PPEB CNC sono caratterizzate dal nuovo, intuitive, intelligente e potente Sistema di controllo CNC, che fa risparmiare tempo e garantisce ottimi risultati di piegatura da subito.

Componenti e caratteristiche

1. Tecnologia microprocessore per precision ottimale

Queste presse CNC adottano l’ultima tecnologia in fatto di idraulica e elettronica, il che contribuisce ad avere un controllo affudabile e accurato sui processi di piegatura. In più, un circolo chiuso è utilizzato per controllare la sincronicità dello slittone e la forza di piegatura in modo da raggiungere una profondità di piegatura idonea e l’angolo di piegatura.

2. Encoders lineari

Gli encoders lineari sono applicati alla macchina per misurare la posizione dello slittone. Gli encoders sono connessi al tavolo della pressa in modo che la deformazione del telaio laterale durante la piegatura non influenza l’accuratezza della posizione del fascio.

3.Tecnologia di controllo:

Due encoders lineari (Y1-Y2) sono posizionati sui due lati della pressa, e sono utilizzati per misurare l’esatta distanza tra lo slittone e il piano di lavoro. Gli encoders sono connessi al tavolo in modo da prevenire deformazioni ai lati del telaio dall’intaccare la posizione. Inoltre, I dati ottenuti sono immediatamente inviati al Sistema di controllo per il calcolo, successivamente le servo valvole ricevono il corrispondente segnale di controllo (S1-S2). Il Sistema CNC è utilizzato per rettificare le servo valvole in caso di errore. E poi, assicura sempre lo stato parallel tra il tavolo di lavoro e lo slittone della

4. Sistema programmabile V-axis:

Le presse piegatrici adottano un Sistema CNC, che è progettato per mantenere bilanciato lo stato tra lo slittone e il tavolo durante le lavorazioni. Dopo che I dati sullo spessore, la lunghezza, l’apertura degli stampi e la forza di trazione sono spediti al Sistema di controllo, la forza e la relative deflezione del tavolo di lavoro e dello slittone possono essere automaticamente determinati. Il precaricamento è ottenuto in modo ottimale per la lavorazione.

5. Opzioni:

1. Posizione registro (X-axis)
2. Regolazione verticale registro (R-axis)
3. Regolazione trasversale blocco dita (Z-axis)
4. Coronamento CNC sul tavolo di lavoro (V-axis)
5. Ogni blocco movimento X-way movement (X1-X2 axis) (forza di pressione fino a 2500 KN)

X-R-Z axis
X'axis
X-R-Z1-Z2 axis
X axis
registro semplice

Tabella parametri

PPEB 80-100T

Specificazioni	80/20	80/25	80/30	100/25	100/30	100/40
Forza pressione KN	800	800	800	1000	1000	1000
Lunghezza lavorazione mm	2000	2500	3050	2500	3050	4000
Distanza tra montanti mm	1550	2050	2600	2050	2600	3150
Colpi slittone mm	200	200	200	200	200	200
Giorno mm	400	400	400	400	400	400
Profondità gola mm	400	400	400	400	400	400
Tavolo di lavoro mm	200	200	200	200	200	200
Velocità di approccio mm/s	110	110	110	110	110	110
Velocità di lavoro mm/s	11	11	11	11	11	11
Velocità di ritorno mm/s	110	110	110	110	110	110
Potenza motore KW	7.5	7.5	7.5	11	11	11
Volume serbatoio L	141	216	274	216	274	274
Lunghezza macchina mm	2100	2600	3500	2600	3500	4500
della macchina mm	1750	1750	1750	1750	1750	1750
della macchina mm	2900	2900	2900	2900	2900	2900
Peso kg	5700	6200	6800	6500	7200	8000

135-200T：

Specificazioni	135/30	135/40	160/30	160/40	200/30	200/40
Forza pressione KN	1350	1350	1600	1600	2000	2000
Lunghezza lavorazione mm	3050	4000	3050	4000	3050	4000
Distanza tra montanti mm	2600	3150	2600	3150	2600	3150
Colpi slittone mm	200	200	200	200	250	250
Giorno mm	400	400	400	400	485	485
Profondità gola mm	400	400	400	400	400	400
Tavolo di lavoro mm	200	200	200	200	200	200
Velocità di approccio mm/s	110	110	110	110	100	100
Velocità di lavoro mm/s	12	12	11	11	11	11
Velocità di ritorno mm/s	110	110	110	110	120	120
Potenza motore KW	15	15	15	15	22	22
Volume serbatoio L	600	600	600	600	550	600
Lunghezza macchina mm	3500	4500	3500	4500	3500	4300
della macchina mm	1750	1750	1750	1750	1900	1900
della macchina mm	3100	3100	3100	3100	3200	3200
Peso kg	10000	11000	11500	12500	13000	14000

250-300T：

Specificazioni	250/30	250/40	250/60	300/30	300/40	300/60
Forza pressione KN	2500	2500	2500	3000	3000	3000
Lunghezza lavorazione mm	3050	4000	6000	3050	4000	6000
Distanza tra montanti mm	2600	3150	5050	2600	3150	5050
Colpi slittone mm	250	250	250	250	250	250
Giorno mm	485	485	485	485	485	485
Profondità gola mm	400	400	400	400	400	400
Tavolo di lavoro mm	250	250	250	250	250	250
Velocità di approccio mm/s	100	100	100	100	100	100
Velocità di lavoro mm/s	9	9	9	9	9	9
Velocità di ritorno mm/s	110	110	110	110	110	110
Potenza motore KW	22	22	22	30	30	30
Volume serbatoio L	700	700	700	890	890	890
Lunghezza macchina mm	3500	4600	6600	3600	4600	6600
della macchina mm	2100	2100	2100	2200	2200	2200
della macchina mm	3500	3500	3500	3600	3600	3600
Peso kg	16000	17000	23500	20000	22000	28000

320-400T：

Specificazioni	320/40	320/60	400/40	400/50	400/60
Forza pressione KN	3200	3200	4000	4000	4000
Lunghezza lavorazione mm	4000	6000	4000	5000	6000
Distanza tra montanti mm	3150	5050	3150	4050	5050
Colpi slittone mm	300	300	300	300	300
Giorno mm	570	570	570	570	570
Profondità gola mm	400	400	400	400	400
Tavolo di lavoro mm	300	300	300	300	300
Velocità di approccio mm/s	100	100	100	100	100
Velocità di lavoro mm/s	10	10	8	8	8
Velocità di ritorno mm/s	100	100	80	80	80
Potenza motore KW	37	37	37	37	37
Volume serbatoio L	700	700	700	700	700
Lunghezza macchina mm	4800	6800	5000	6000	7000
della macchina mm	2200	2800	3600	3600	3600
della macchina mm	3600	5358	5200	5500	5750
Peso kg	24000	30000	28500	35000	38000

500-640T：

Specificazioni	500/40	500/50	500/60	640/60	640/70	640/80
Forza pressione KN	5000	5000	5000	6400	6400	6400
Lunghezza lavorazione mm	4000	5000	6000	6000	7000	8000
Distanza tra montanti mm	3150	4050	5050	5050	6050	6200
Colpi slittone mm	300	300	300	320	320	320
Giorno mm	600	600	600	640	640	640
Profondità gola mm	400	400	400	400	400	400
Tavolo di lavoro mm	300	300	300	300	300	300
Velocità di approccio mm/s	75	75	75	80	80	80
Velocità di lavoro mm/s	8	8	8	8	8	8
Velocità di ritorno mm/s	75	75	75	80	80	80
Potenza motore KW	45	45	45	55	55	55
Volume serbatoio L	900	900	900	1000	1000	1000
Peso kg	38000	45000	53000	61000	67000	73000

800-1000T：

Specificazioni	800/60	800/70	800/80	1000/60	1000/80	1000/120
Forza pressione KN	8000	8000	8000	10000	10000	10000
Lunghezza lavorazione mm	6000	7000	8000	6000	8000	12000
Distanza tra montanti mm	4760	5760	6200	4760	6200	9050
Colpi slittone mm	400	400	400	400	400	400
Giorno mm	820	820	820	820	820	820
Profondità gola mm	500	500	500	600	600	600
Tavolo di lavoro mm	400	400	400	400	400	400
Velocità di approccio mm/s	70	70	70	70	70	70
Velocità di lavoro mm/s	8	8	8	8	8	8
Velocità di ritorno mm/s	70	70	70	70	70	70
Potenza motore KW	2x37	2x37	2x37	2x45	2x45	2x45
Volume serbatoio L	2200	2200	2200	3500	3500	3500
Peso kg	94000	102000	115000	100000	130000	180000

1200-2000T：

Specificazioni	1200/60	1200/80	1200/120	1600/80	1600/120	2000/80
Forza pressione KN	12000	12000	12000	16000	13000	20000
Lunghezza lavorazione mm	6000	8000	12000	8000	12000	8000
Distanza tra montanti mm	4760	6200	9050	6200	9050	6200
Colpi slittone mm	400	400	400	400	400	400
Giorno mm	920	920	920	920	920	920
Profondità gola mm	600	600	600	600	600	600
Tavolo di lavoro mm	400	400	400	500	500	500
Velocità di approccio mm/s	65	65	65	60	60	60
Velocità di lavoro mm/s	7	7	7	7	7	6
Velocità di ritorno mm/s	65	65	65	60	60	60
Potenza motore KW	2x45	2x45	2x45	2x55	2x55	2x55
Volume serbatoio L	3500	3500	3500	3600	3600	3600
Peso kg	130000	155000	220000	190000	260000	260000
