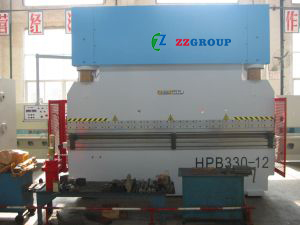

Dobradeira série HPB(K)
Introdução
As dobradeiras CNC ou quinadeiras hidráulicas série HPB (K) são controlados por válvula servo deslizante. Tem boa sincronização e grande resistência quando não carregada. Para as dobradeiras CNC ou quinadeiras hidráulicas HPB a pressão nominal é de 100 a 400 tons com chapa dobrada de 3 a 6 metros.
1. As séries dobradeiras CNC ou quinadeiras hidráulicas HPB (K) têm um servo válvula hidráulica deslizante que torna o processo de dobra preciso.
2. A dobradeira tem boa sincronização e grande resistência a carga não equilibrada.
3. CNC disponível.
4. Este tipo de dobradeiras CNC ou quinadeiras hidráulicas permitem duas máquinas conectadas.
5. A operação é conveniente, a manutenção e o ajuste.
6. Tem uma estrutura compacta.
Nível do sistema mecânico hidráulico das dobradeiras CNC ou quinadeiras hidráulicas série HPB
![](press-brakes/1-5-9s.jpg)
As dobradeiras CNC ou quinadeiras hidráulicas série HPB (K) usam uma válvula mecânica hidráulica deslizante complexa, eficiente e precisa, contribuindo para uma boa sincronização e prevenção contra carregamento de um lado.
Coroamento:
![](press-brakes/1-5-4s.jpg)
![](press-brakes/1-5-3s.jpg)
![](press-brakes/1-5-5s.jpg)
![](press-brakes/1-5-8s.jpg)
Padrão: mesa de coroamento fixo.
Opcional:
1. Coroamento ajustável no dispositivo de fixação superior da ferramenta.
2. Coroamento ajustável para a mesa, manualmente ou por CNC.
Profundidade de dobra:
![](press-brakes/1-5-6s.jpg)
![](press-brakes/1-5-7s.jpg)
Parâmetros
100 a 150 tons
Parâmetros | 100/30 | 125/30 | 150/30 |
Força de pressão KN | 1000 | 1250 | 1500 |
Comprimento de trabalho mm | 3000 | 3000 | 3000 |
Distância entre colunas | 2550 | 2550 | 2550 |
Curso do aríete mm | 120 | 150 | 150 |
Ajuste de movimento do aríete mm | 100 | 120 | 120 |
Luz do dia mm | 310 | 350 | 350 |
Profundidade da garganta mm | 200 | 250 | 250 |
Largura da mesa mm | 180 | 180 | 180 |
Velocidade de aproximação mm/s | 90 | 90 | 90 |
Velocidade de trabalho mm/s | 8.5 | 8.5 | 8.5 |
Velocidade de retorno mm/s | 50 | 64 | 64 |
Motor potência kw | 7.5 | 11 | 11 |
Peso aproximado kg | 7300 | 10800 | 11500 |
Deslocamento do batente de medição mm | 600 | 600 | 600 |
Volume de tanque de óleo L | 245 | 245 | 245 |
Comprimento da máquina mm | 3200 | 3200 | 3200 |
Largura da máquina mm | 1250 | 1500 | 1500 |
Altura da máquina mm | 2600 | 2970 | 2970 |
150 a 250 tons
Parâmetros | 150/40 | 200/32 | 200/40 | 200/50 | 200/60 | 250/32 |
Força de pressão KN | 1500 | 2000 | 2000 | 2000 | 2000 | 2500 |
Comprimento de trabalho mm | 4000 | 3200 | 4000 | 5000 | 6000 | 3200 |
Distância entre colunas | 3150 | 2550 | 3150 | 4050 | 4990 | 2550 |
Curso do aríete mm | 150 | 175 | 175 | 175 | 175 | 250 |
Ajuste de movimento do aríete mm | 120 | 145 | 145 | 145 | 145 | 180 |
Luz do dia mm | 350 | 425 | 425 | 425 | 425 | 500 |
Profundidade da garganta mm | 250 | 250 | 250 | 250 | 250 | 300 |
Largura da mesa mm | 180 | 180 | 180 | 180 | 180 | 250 |
Velocidade de aproximação mm/s | 90 | 90 | 90 | 90 | 90 | 80 |
Velocidade de trabalho mm/s | 8.5 | 7.5 | 7.5 | 7.5 | 7.5 | 6 |
Velocidade de retorno mm/s | 64 | 70 | 70 | 70 | 70 | 60 |
Motor potência kw | 11 | 15 | 15 | 15 | 15 | 22 |
Peso aproximado kg | 13000 | 14000 | 16000 | 17500 | 19000 | 16300 |
Deslocamento do batente de medição mm | 600 | 600 | 600 | 600 | 600 | 600 |
Volume de tanque de óleo L | 245 | 314 | 314 | 314 | 314 | 314 |
Comprimento da máquina mm | 4050 | 3250 | 4050 | 5050 | 6150 | 3250 |
Largura da máquina mm | 1500 | 1640 | 1640 | 1700 | 1700 | 1900 |
Altura da máquina mm | 2970 | 3320 | 3320 | 3320 | 3320 | 3810 |
250 a 400 tons
Parâmetros | 250/40 | 300/32 | 300/40 | 300/50 | 300/60 | 400/60 |
Força de pressão KN | 2500 | 3000 | 3000 | 3000 | 3000 | 4000 |
Comprimento de trabalho mm | 4000 | 3200 | 4000 | 5000 | 6000 | 6000 |
Distância entre colunas | 3150 | 2550 | 3150 | 4050 | 5050 | 5050 |
Curso do aríete mm | 250 | 250 | 250 | 250 | 250 | 300 |
Ajuste de movimento do aríete mm | 180 | 180 | 180 | 180 | 180 | 200 |
Luz do dia mm | 500 | 500 | 500 | 500 | 500 | 570 |
Profundidade da garganta mm | 300 | 300 | 300 | 300 | 300 | 300 |
Largura da mesa mm | 250 | 250 | 250 | 250 | 250 | 250 |
Velocidade de aproximação mm/s | 80 | 80 | 80 | 80 | 80 | 60 |
Velocidade de trabalho mm/s | 6 | 6 | 6 | 6 | 6 | 8 |
Velocidade de retorno mm/s | 60 | 60 | 60 | 60 | 60 | 40 |
Motor potência kw | 22 | 22 | 22 | 22 | 22 | 37 |
Peso aproximado kg | 18500 | 17000 | 20660 | 22300 | 29000 | 40000 |
Deslocamento do batente de medição mm | 600 | 600 | 600 | 600 | 600 | 600 |
Volume de tanque de óleo L | 314 | 314 | 314 | 314 | 314 | 1175 |
Comprimento da máquina mm | 4050 | 3250 | 4050 | 5050 | 6050 | 3785 |
Largura da máquina mm | 1900 | 2000 | 2000 | 2000 | 2000 | 2355 |
Altura da máquina mm | 3810 | 3810 | 3810 | 3830 | 3830 | 3890 |
A Shanghai METAL-FORMING EQUIPMENT é uma fornecedora profissional de dobradeiras CNC ou quinadeiras hidráulicas na China. As séries HPB(K)geram produtos de aço de alta qualidade. Para mais informações não deixe de nos contatar.
