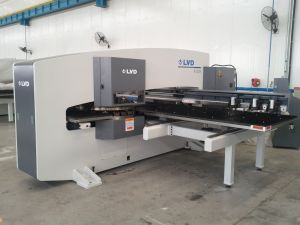

Puncionadeiras série S

Esta máquina puncionadeira CNC usa a tecnologia da famosa LVD. A série S tem controlo avançado, estrutura robusta e sistema de aríete de provas dadas, conseguindo grande produtividade.

A máquina puncionadeira CNC série S de 20 T consegue até 300 HPM com 25 mm de inclinação e até 650 HPM com inclinação apertada. Ela processa vários tamanhos e espessuras, e acomoda peças de tamanho máximo de 1250×2500 mm (conforme o modelo). Peças maiores são lidadas através do reposicionamento da chapa. O mecanismo patenteado de Fixação Inteligente determina as posições exatas para diminuir a área que não pode ser puncionada.

Esta máquina puncionadeira CNC série S tem uma estrutura em ponte de peça única e sem stress, e sistema avançado de mesa de posicionamento para alcançar uma precisão ± 0.10 mm com repetibilidade de ± 0.05 mm por toda a mesa. A estrutura em ponte rígida e o sistema de guia de ferramentas assegura o alinhamento da punção e do molde para aumentar a durabilidade e conseguir peças de alta qualidade.

A máquina puncionadeira CNC série S foi concebida para alta performance, robustez e facilidade de uso. Três estações de auto-indexação padrão de 50.8 mm. Estas estações aceitam ferramentas de diâmetros até 50.8 mm bem como as mais recentes e inovadoras ferramentas para uma grande flexibilidade. A troca de ferramentas é simplificada com o acesso fácil e rápido às múltiplas estações da torreta através da porta de alimentação.

Esta máquina puncionadeira CNC série S usa o CNC da Fanuc OIP de renomeada robustez e tecnologia servo oferece simplicidade para operar dimensões críticas. O controlo permite ao operador modificar, inserir e remover os programas durante a operação da máquina para reduzir o tempo de configuração.

Vantagens da máquina puncionadeira CNC
1. Alta performance, baixo custo e baixo ruído.
2. Especialmente adequada para produzir conjuntos compactos e partes chave.
3. Sistema hidráulico avançado capaz de aguentar pressões de 20 a 30 T e com sistema de molde conveniente.
4. Sistemas Smartstroke e Smartclamp para melhor punção e fixação.
5. A máquina puncionadeira CNC é flexível com 31 estações, três estações de auto-indexação de 88.9 mm e espaço de alimentação de 25 mm que aumentam muito a produtividade.
6. Auto-indexação com mais sub moldes e o molde e os parafusos são compatíveis.
7. Fanuc 180IP CNP torna a operação conveniente.
8. Trilho guia importado THK e parafuso esfera NSK.

Componentes chave da máquina puncionadeira CNC
1. Terceiro fixador
2. Mesa de trabalho com escova e bola
3. Sistema de refrigeração
4. ABS molde automático de autolubrificação
5. Sistema de carga e descarga automático
6. CADMAN-P 3D software

Máquina puncionadeira CNC série S
1. S1212 com alcance de processamento de 1250×1250 mm（uma localização）
2. S1225 com alcance de processamento de 1250×2500 mm（uma localização）
3. S1225-30 com alcance de processamento de 1250×1250 mm（uma localização）
4. S1525-30 com alcance de processamento de 1500×2500 mm（uma localização）

Parâmetros da máquina puncionadeira CNC série S
